Pufferspeicher

Ein Pufferspeicher ist ein isolierter Stahlbehälter, der mit Heizungswasser gefüllt ist und als thermischer Energiespeicher dient. Seine Hauptaufgabe besteht darin, überschüssige thermische Energie von Wärmeerzeugern zwischenzuspeichern und bei Bedarf an das Heizsystem abzugeben.

Funktionsweise und Aufbau

Das Funktionsprinzip basiert auf der hohen spezifischen Wärmekapazität von Wasser ($c \approx 4{,}18\text{ kJ/(kg}\cdot\text{K)}$). Ein Pufferspeicher trennt den Erzeugerkreis (z. B. Wärmepumpe, Biomassekessel, Solarthermie) hydraulisch vom Verbraucherkreis (Heizkörper, Fußbodenheizung):

• Beladung: Erzeugt die Heizquelle mehr thermische Leistung als die Räume abnehmen, strömt heißes Wasser in den oberen Bereich des Speichers, während kaltes Wasser unten entnommen und nacherwärmt wird.
• Entladung: Benötigt das Gebäude Wärme bei inaktiver oder gedrosselter Wärmequelle, wird heißes Vorlaufwasser aus dem oberen Speicherbereich in die Heizkreise geleitet.
• Temperaturschichtung: Moderne Schichtladespeicher nutzen den Dichteunterschied von warmem (leichterem) und kaltem (schwererem) Wasser, um Verwirbelungen zu minimieren und das Temperaturniveau stabil zu halten.

Technische Kennwerte

• Speichermedium: Heizungswasser nach VDI 2035
• Betriebsdruck: üblicherweise bis 3 bar
• Betriebstemperatur: bis zu 95 °C
• Dämmstandard: Energieeffizienzklasse A bis C (z. B. PU-Hartschaum oder Vliesdämmung)

Ein Pufferspeicher kommt in modernen Heizungsanlagen überall dort zum Einsatz, wo Wärmeerzeugung und Wärmeabnahme zeitlich auseinanderfallen:

• Wärmepumpen: Er verhindert das ineffiziente Takten (häufiges Ein- und Ausschalten) des Verdichters, verlängert die Lebensdauer der Anlage und ermöglicht das Überbrücken von Sperrzeiten des Netzbetreibers.
• Photovoltaik (Power-to-Heat): Überschüssiger Solarstrom wird über stufenlose Heizstäbe in thermische Energie umgewandelt und im Pufferspeicher vorgehalten.
• Holz- und Pelletheizungen: Festbrennstoffkessel verbrennen mit maximalem Wirkungsgrad unter Volllast; der Pufferspeicher nimmt die dabei entstehende Wärme vollständig auf.
• Blockheizkraftwerke (BHKW): Ermöglicht den stromgeführten Betrieb einer Kraft-Wärme-Kopplung, ohne Wärme ungenutzt verwerfen zu müssen.

Die optimale Speichergröße richtet sich nach dem Wärmeerzeuger und dem Gebäudebedarf:

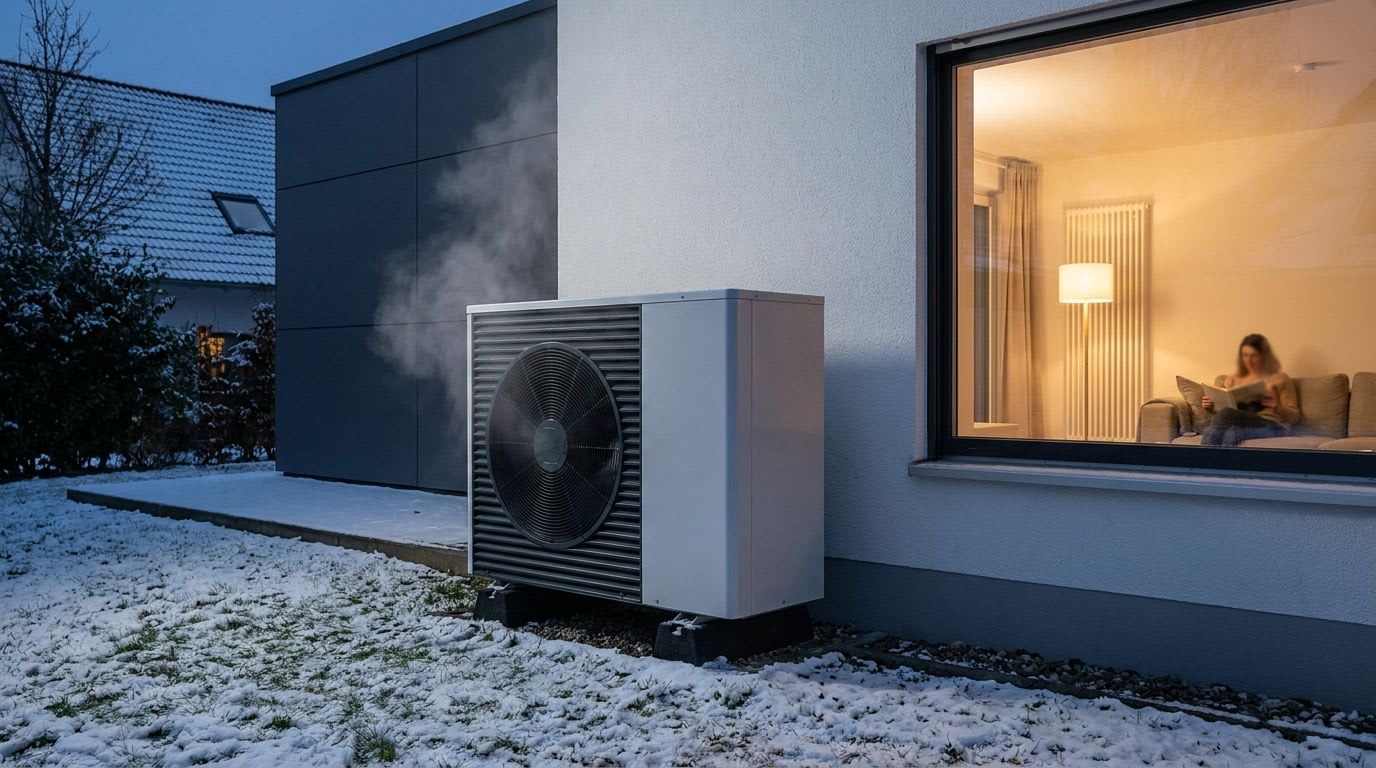

• Luft-Wasser-Wärmepumpen: Richtwert 20–30 Liter Speichervolumen pro kW thermischer Nennleistung
• Biomassekessel (Pellet/Scheitholz): Mindestens 55–100 Liter pro kW Kesselleistung
• Solarthermie: 40–70 Liter pro Quadratmeter Kollektorfläche

In Verbindung mit intelligentem Lastmanagement dient der Pufferspeicher als flexible thermische Batterie: Bei niedrigen dynamischen Strompreisen oder starker PV-Einspeisung wird die Vorlauftemperatur im Speicher gezielt angehoben (Überladung), um teure Netzbezugszeiten zu überbrücken.

• Verwechslung mit Warmwasserspeicher: Ein klassischer Pufferspeicher enthält technisches Heizungswasser, kein Trinkwasser. Für die Trinkwassererwärmung ist ein Hygienespeicher mit Edelstahl-Wellrohr oder eine externe Frischwasserstation erforderlich.
• Überdimensionierung bei Wärmepumpen: Ein zu großer Pufferspeicher steigert die thermischen Stillstandsverluste und senkt die Jahresarbeitszahl, wenn hohe Mischtemperaturen erzwungen werden.
• Zerstörte Schichtung: Zu hohe Pumpenförderströme im Heizkreis verwirbeln das Wasser und heben die energiesparende Temperaturschichtung auf.
