PV-Modul

Ein PV-Modul (auch Photovoltaikmodul oder Solarpaneel) ist das zentrale Erzeugungselement einer Photovoltaikanlage. Es besteht aus einer Matrix elektrisch in Reihe und parallel verschalteter Solarzellen, die durch ein Schutzlaminat und gehärtetes Solarglas vor mechanischen sowie atmosphärischen Einflüssen wie Hagel, Feuchtigkeit und UV-Strahlung geschützt sind.

Die Funktionsweise basiert auf dem photovoltaischen Effekt innerhalb von Halbleitermaterialien (überwiegend dotiertes Silizium). Treffen Photonen des Sonnenlichts auf die Raumladungszone der Solarzelle, lösen sie Elektronen aus ihren Bindungen. Durch das interne elektrische Feld wandern diese Ladungsträger zu den Kontakten ab, wodurch eine elektrische Spannung und bei geschlossenem Stromkreis Gleichstrom (DC) entsteht.

Bauarten und Zelltechnologien

• Monokristalline Module: Bestehen aus einkristallinem Reinstsilizium. Bieten den höchsten Wirkungsgrad (20–23 %) und maximale Flächeneffizienz bei homogener, schwarzer Optik.
• Polykristalline Module: Aus blockgegossenem Silizium mit sichtbaren Kristallgrenzen; geringerer Wirkungsgrad (15–18 %), im Neuanlagenbau weitgehend von monokristallinen Zellen verdrängt.
• TOPCon und HJT (Heterojunction): Moderne n-Type-Zellarchitekturen mit Wirkungsgraden über 22–24 %, optimiertem Schwachlichtverhalten und geringerem Temperaturkoeffizienten.
• Glas-Glas-Module: Beidseitig mit gehärtetem Solarglas versiegelt. Bieten hohe mechanische Verwindungssteifigkeit, Brandschutzklasse A sowie bifaziale Erträge durch Reflexionsnutzung auf der Rückseite.

Typische Kennwerte moderner Standardmodule:

• Nennleistung: 400–450 Wp (Kilowatt-Peak)
• Wirkungsgrad: 21,0–22,8 %
• Leerlaufspannung: 37–45 V
• Temperaturkoeffizient: -0,30 bis -0,35 %/°C

PV-Module bilden den primären Generator in allen netzgekoppelten und autarken Solarstromsystemen:

• Dachanlagen: Auf Schräg- und Flachdächern von Wohn- sowie Gewerbegebäuden zur Eigenverbrauchsdeckung und Überschusseinspeisung.

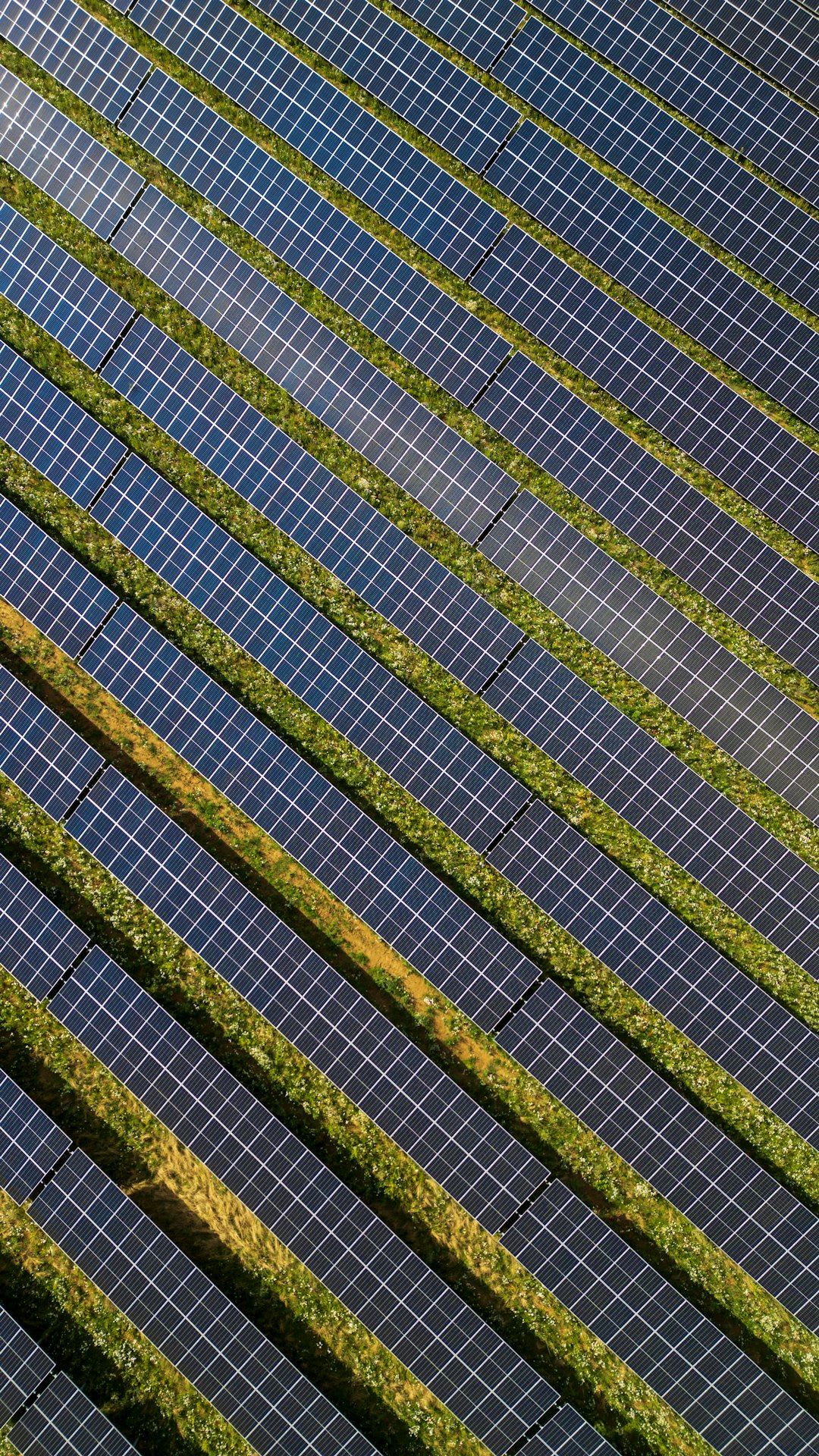

• Freiflächen-Solarparks: Großflächige Modulfelder im Megawatt-Maßstab zur direkten Netzeinspeisung.

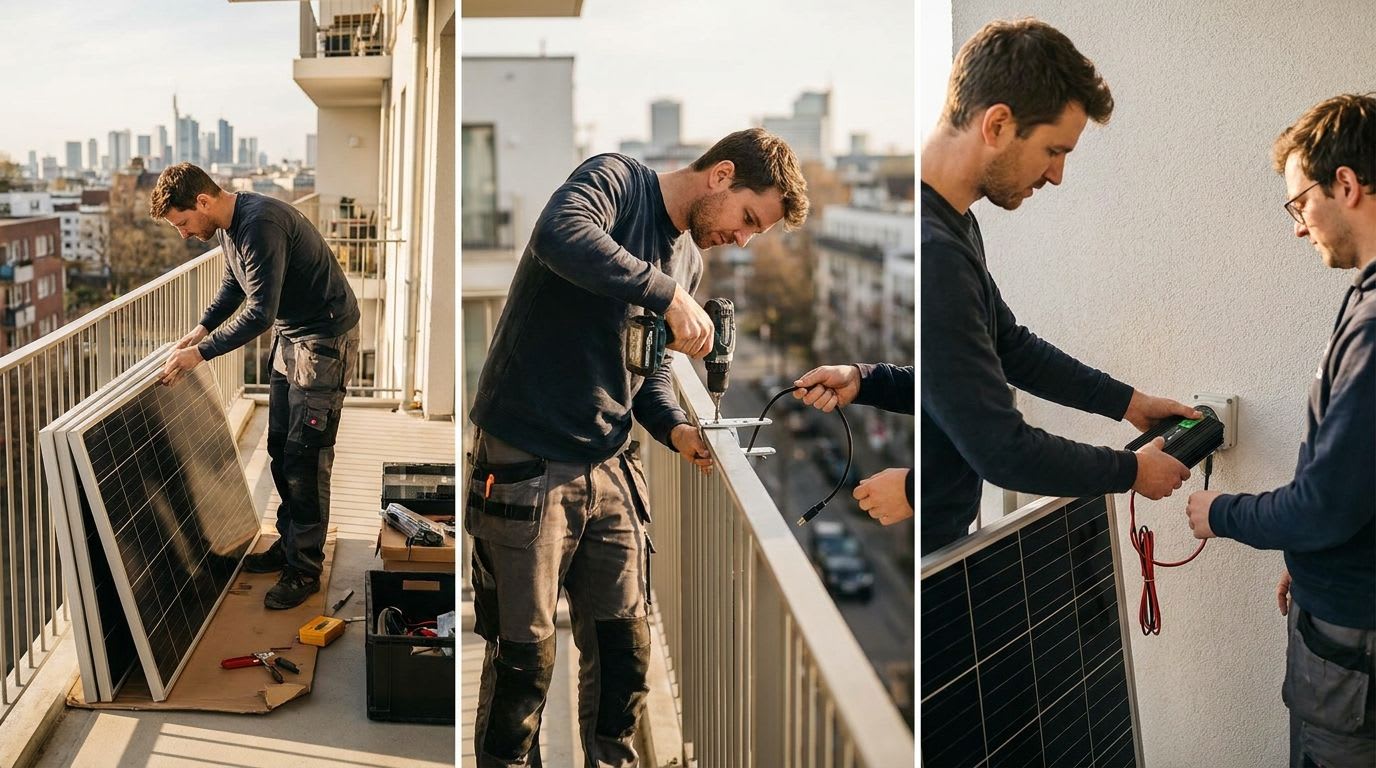

• Balkonkraftwerke: Ein bis vier Module zur dezentralen Grundlastabdeckung in Miet- und Eigentumswohnungen.
• Gebäudeintegrierte Photovoltaik (BIPV): Konstruktive Integration in Fassaden, Wintergärten oder als Solardachziegel.
• Off-Grid-Systeme: Autarke Gleich- oder Wechselstromversorgung für Wohnmobile, Boote oder netzferne Industrieanlagen.

Der reale Ertrag eines PV-Moduls hängt von Montage und Umgebungsbedingungen ab:

• Ausrichtung und Neigungswinkel: In Deutschland erzielt eine Südausrichtung mit 30–35° Neigung den maximalen Jahresertrag. Ost-West-Anordnungen liefern ein breiteres Ertragsprofil über den Tag hinweg.
• Verschattungsmanagement: Teilverschattungen verringern den Stromfluss des gesamten Strangs. Integrierte Bypass-Dioden überbrücken betroffene Zellstränge. Bei komplexen Dächern optimieren Mikro-Wechselrichter jedes Modul separat.
• Hinterlüftung: Bei Modulerwärmung sinkt die Leistung um ca. 0,35 % pro Grad über 25 °C. Ein Montageabstand von mindestens 10 cm zur Dacheindeckung verhindert Hitzestaus.
• Verschaltung: Bei String-Systemen müssen die Modulspannungen auf den Eingangsspannungsbereich des Wechselrichters abgestimmt sein.

• PV-Modul vs. Solarkollektor: Solarkollektoren (Solarthermie) erhitzen eine Trägerflüssigkeit für Heizung und Warmwasser. PV-Module erzeugen direkt elektrischen Strom.
• Hohe Hitze bedeutet mehr Strom: Photovoltaik benötigt Licht, keine Wärme. Hohe Oberflächentemperaturen im Hochsommer senken die Ausgangsspannung und damit den Wirkungsgrad.
• Notwendigkeit ständiger Reinigung: Bei einem Neigungswinkel ab 12° reinigen sich PV-Module durch Regenfall weitgehend selbstständig; manuelle Reinigung ist nur bei starker industrieller oder landwirtschaftlicher Verschmutzung erforderlich.
