Bei einem längeren Stromausfall nicht im Dunkeln sitzen, das ist der Wunsch vieler Eigenheimbesitzer mit einer Photovoltaikanlage. Doch wie genau funktioniert die Integration von Notstrom und Ersatzstrom in das eigene PV-System? Ein korrekt gezeichneter Übersichtsschaltplan PV-Anlage Notstrom ist dabei essenziell – nicht nur für die fachgerechte Installation, sondern auch für die spätere Wartung und Fehlersuche. Er dient als technische Blaupause, die alle Komponenten, Verbindungen und Schutzmechanismen detailliert aufzeigt.
Dieses Dokument ist weit mehr als nur eine Skizze; es ist die Grundlage für die Sicherheit und Funktionalität Ihrer Anlage. Ein gut durchdachter Plan berücksichtigt die Anforderungen der VDE-Normen, die korrekte Dimensionierung der Kabel und die Platzierung wichtiger Schutzschalter. Laien unterschätzen oft die Komplexität, die hinter einer zuverlässigen Stromversorgung bei Netzausfall steckt – vom Wechselrichter über den Batteriespeicher bis hin zur automatischen Umschalteinrichtung.

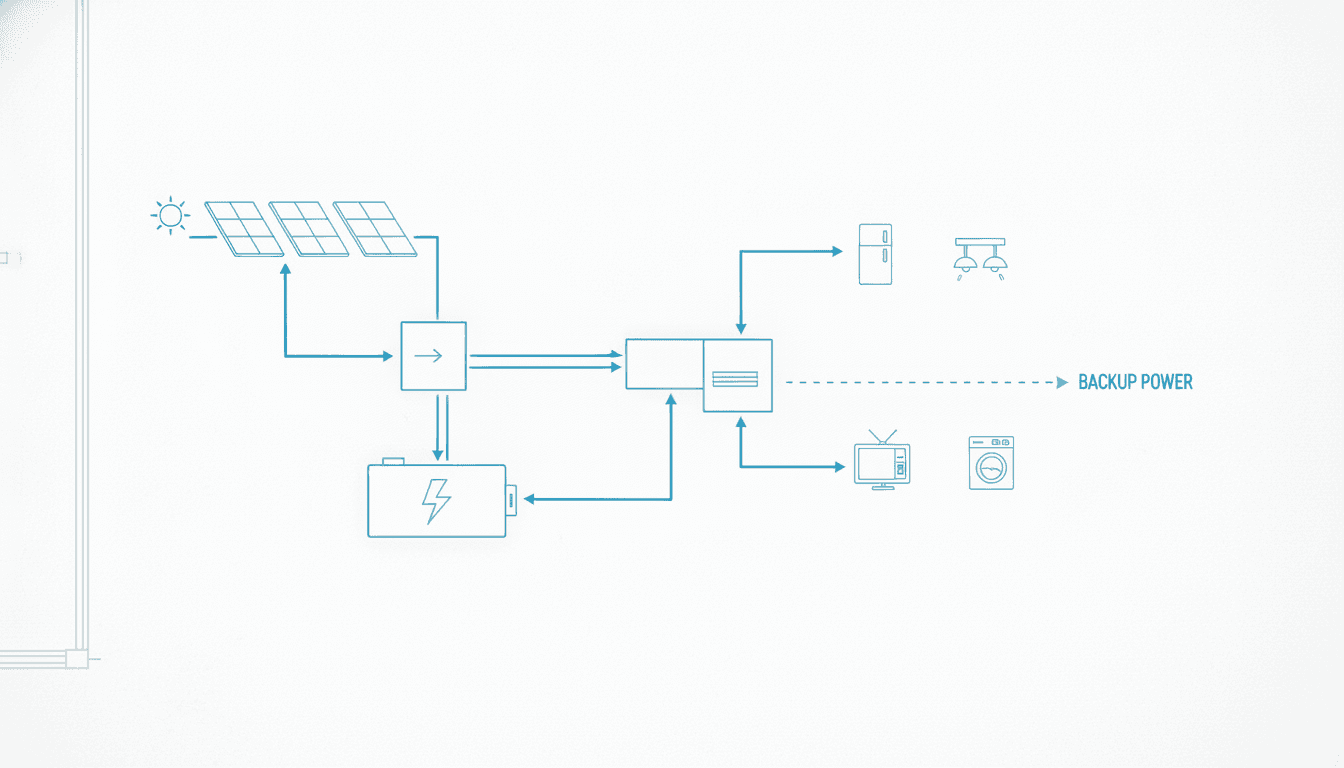

Ein korrekter Schaltplan für Ihre PV-Anlage mit Not- und Ersatzstrom ist unerlässlich für Planung, Installation und Sicherheit. Er zeigt Modul, Wechselrichter, Speicher, Umschalter und Notstromverbraucher. Achten Sie auf VDE-Normen, korrekte Dimensionierung und Schutzschalter. Laien sollten Experten hinzuziehen, um Fehler zu vermeiden und die Funktionalität bei Netzausfall zu gewährleisten. Es geht um mehr als nur Strom; es ist Ihre Unabhängigkeit.
Grundlagen der Stromversorgung: Notstrom vs. Ersatzstrom verstehen
Bevor wir uns dem eigentlichen Zeichnen widmen, ist es unerlässlich, die grundlegenden Konzepte zu klären. Notstrom und Ersatzstrom – oft synonym verwendet, technisch aber unterschiedlich – spielen eine zentrale Rolle bei der Absicherung Ihrer Energieversorgung. Was genau verbirgt sich dahinter, und warum ist die Unterscheidung so wichtig für Ihren Übersichtsschaltplan PV-Anlage Notstrom?
Notstromversorgung: Die Basisabsicherung
- Definition
Die Notstromversorgung sichert bei einem Netzausfall die wichtigsten Verbraucher – meist nur eine oder wenige Phasen, zum Beispiel Licht, Kühlschrank oder Heizungspumpe.
- Umschaltung
Oft manuell durch eine separate Notstromsteckdose oder einen Umschalter, der bestimmte Stromkreise zuschaltet.
- Typische Leistung
Begrenzt, ausgelegt für essentielle Geräte. Der Wechselrichter spielt hier eine Schlüsselrolle bei der Umwandlung.
Ersatzstromversorgung: Maximale Unabhängigkeit
- Definition
Bei einer Ersatzstromversorgung wird das gesamte Hausnetz bei einem Stromausfall komplett vom öffentlichen Netz getrennt und dreiphasig versorgt.
- Umschaltung
Automatisch durch einen Netz-Ersatz-Umschalter (NEV) oder spezielle Hybrid-Wechselrichter, die eine Inselnetzbildung ermöglichen.
- Typische Leistung
Deutlich höher, da potenziell alle Hausverbraucher bedient werden können. Hier ist eine genaue Dimensionierung des Stromspeichers von größter Bedeutung.
Die Wahl zwischen Not- und Ersatzstrom beeinflusst nicht nur die Komplexität des Schaltplans, sondern auch die Kosten und den Installationsaufwand. Eine Ersatzstromanlage bietet zwar mehr Komfort, erfordert aber auch eine präzisere Planung und robustere Komponenten. Bedenken Sie Ihre individuellen Bedürfnisse und sprechen Sie im Zweifel mit einem Fachbetrieb, welcher Lösungsansatz für Sie sinnvoll ist.
Bestandteile eines PV-Notstrom-Systems: Was gehört in den Schaltplan?
Ein detaillierter Schaltplan ist nur so gut wie die Genauigkeit, mit der er alle Systemkomponenten abbildet. Für eine PV-Anlage mit Notstrom oder Ersatzstrom sind einige spezifische Bauteile entscheidend. Hier listen wir auf, was in Ihrem Plan auf keinen Fall fehlen darf und wie die Verbindungen logisch dargestellt werden sollten.
Die Kernkomponenten:
- Solarmodule: Die Energiequelle. Im Schaltplan oft als Rechtecke mit Pfeilen dargestellt.
- Stringbox/DC-Trennstelle: Schutz vor Überspannung und Möglichkeit zur Trennung der Solarmodule.
- Wechselrichter: Das Herzstück. Er wandelt den Gleichstrom (DC) der Module in Wechselstrom (AC) um. Bei Notstrom-Systemen sind oft Hybrid-Wechselrichter mit integrierter Notstromfunktion oder separaten Notstromausgängen im Einsatz. Diese sind entscheidend für die Photovoltaik-Eigenverbrauch ohne Netzeinspeisung.
- Batteriespeicher: Speichert überschüssigen Solarstrom für den späteren Verbrauch oder den Notfall. Wichtige Attribute sind Kapazität (kWh) und Lade-/Entladeleistung (kW).
- Batterie-Management-System (BMS): Überwacht und steuert den Batteriespeicher für optimale Leistung und Sicherheit.
- Umschalteinrichtung (Netz-Ersatz-Umschalter / Notstromschalter): Dies ist die kritische Komponente für die Notstromfunktion. Sie trennt die Hausinstallation sicher vom öffentlichen Netz und schaltet auf die Notstromversorgung um. Muss normgerecht sein, beispielsweise nach VDE AR-N 4105.
- Verbraucher / Notstromkreis: Im Schaltplan müssen die Stromkreise klar gekennzeichnet sein, die bei einem Netzausfall weiterversorgt werden. Dies kann ein spezifischer Notstromkreis sein oder das gesamte Hausnetz bei Ersatzstrom.
- Zähler: Sowohl der Einspeisezähler als auch der Bezugszähler müssen dargestellt werden. Bei Notstromsystemen kann auch ein separater Notstromzähler sinnvoll sein. Informationen zum Ablesen finden Sie unter Stromzähler Photovoltaik Eigenverbrauch ablesen.
- Schutzschalter und Sicherungen: FI-Schalter, Leitungsschutzschalter (LS-Schalter) und Überspannungsschutz gehören zwingend in den Plan, um Personen und Anlagen zu schützen.
Beispielhafte Schaltplansymbole
Den Schaltplan Schritt für Schritt zeichnen: Vom Modul zur Steckdose
Einen Übersichtsschaltplan PV-Anlage Notstrom zu zeichnen, erfordert Systematik. Es geht nicht darum, ein Kunstwerk zu schaffen, sondern eine klare, verständliche und vor allem normgerechte technische Dokumentation. Hier eine Anleitung, wie Sie vorgehen könnten, allerdings stets mit dem Hinweis: Ein Fachmann ist hier oft Gold wert.
Grundriss erstellen: Beginnen Sie mit einem groben Grundriss Ihres Hauses oder des Installationsbereichs. Markieren Sie die Positionen der Solarmodule (Dach), des Wechselrichters, des Speichers, des Zählerschranks und der Notstrom-Verbraucher. Das hilft bei der späteren Platzierung der Komponenten.
DC-Seite der PV-Anlage: Zeichnen Sie zuerst die Solarmodule ein. Verbinden Sie diese mit den Strings und führen Sie die Leitungen zur Stringbox und dann zum Wechselrichter. Hier ist es wichtig, die Gleichstrom (DC)-Symbole korrekt zu verwenden und die Polarität (+/-) zu kennzeichnen. Achten Sie auf die korrekte Dimensionierung der DC-Kabel und die Absicherung.
AC-Seite des Wechselrichters: Vom Wechselrichter geht der Wechselstrom (AC) ab. Zeichnen Sie die Verbindung zum Hausverteiler bzw. zum Zählerschrank ein. Hier werden auch die AC-Schutzeinrichtungen (Leitungsschutzschalter, Überspannungsschutz) platziert.
Integration des Batteriespeichers: Wenn der Speicher DC-seitig am Wechselrichter angeschlossen wird, zeichnen Sie die entsprechenden DC-Verbindungen ein. Bei AC-seitiger Kopplung wird der Speicher nach dem Wechselrichter in den AC-Kreis integriert. Kennzeichnen Sie alle Sicherungen und Trennschalter des Speichersystems.
Die Umschalteinrichtung: Dies ist der kritischste Punkt für Notstrom. Zeichnen Sie den Netz-Ersatz-Umschalter (NEV) oder den Notstromschalter klar ein. Er muss so positioniert sein, dass er das Hausnetz bei Netzausfall sicher vom öffentlichen Netz trennt und auf die Notstromversorgung umschaltet. Hier ist äußerste Präzision gefragt, da Fehler hier zu gefährlichen Rückspeisungen ins Netz führen können. Der Anschluss PV-Anlage Schaltplan: Ihr Leitfaden bietet hier weitere Details.
Notstrom-Verbraucher / Hausnetz: Von der Umschalteinrichtung aus führen die Leitungen zu den Notstrom-Verbrauchern oder zum gesamten Hausnetz (bei Ersatzstrom). Kennzeichnen Sie diese Stromkreise deutlich.
Zähler und Netzanschluss: Vergessen Sie nicht, den Netzanschluss und die relevanten Zähler (Zweirichtungszähler, gegebenenfalls Notstromzähler) darzustellen. Die Verbindung zum öffentlichen Netz ist essenziell.
Schutz- und Erdungssysteme: Zeichnen Sie alle FI-Schalter, LS-Schalter und den Potenzialausgleich sowie die Erdung ein. Diese sind für die Sicherheit der Anlage und der Bewohner von fundamentaler Bedeutung.
Wichtige Normen und Sicherheitsaspekte für den Übersichtsschaltplan PV-Anlage Notstrom
Einen Schaltplan zu zeichnen, ist die eine Sache. Ihn normgerecht und sicher zu gestalten, die andere – und die wichtigere. Gerade bei Systemen mit Not- und Ersatzstrom sind die Anforderungen an die Elektrosicherheit enorm hoch, was auch die Installation betrifft. Wer hier schlampt, riskiert nicht nur teure Schäden, sondern auch ernsthafte Gefahren für Leib und Leben. Verlassen Sie sich bei diesen Punkten nicht auf Ihr Bauchgefühl, sondern auf etablierte Standards und Fachwissen.
Die VDE AR-N 4105: Das A und O
Die "VDE Anwendungsregel AR-N 4105: Erzeugungsanlagen am Niederspannungsnetz" ist das zentrale Regelwerk für den Anschluss von Photovoltaikanlagen in Deutschland. Sie definiert unter anderem:
- Die Anforderungen an die Umschalteinrichtung: Diese muss sicherstellen, dass bei Netzausfall keine Rückspeisung ins öffentliche Netz erfolgt, um Monteure zu schützen.
- Die Dimensionierung der Komponenten: Kabelquerschnitte, Absicherungen und Wechselrichterleistungen müssen den Normen entsprechen.
- Die Dokumentationspflichten: Ein detaillierter Schaltplan ist Teil der notwendigen Dokumentation, die dem Netzbetreiber vorzulegen ist.
Außerdem sind die allgemeinen VDE-Bestimmungen für Elektroinstallationen (z.B. VDE 0100) zu beachten, die Aspekte wie den Überspannungsschutz, den Personenschutz durch FI-Schalter und die korrekte Erdung abdecken. Ein Verstoß gegen diese Normen kann nicht nur die Betriebserlaubnis gefährden, sondern auch den Versicherungsschutz erlöschen lassen. Bei der Planung hilft ein Blick auf die aktuellen Bestimmungen des VDE-Verbands, um auf dem neuesten Stand zu sein. Link zur VDE-Website (Outbound Link).
Häufige Fehler beim Schaltplan für PV-Anlagen mit Notstrom vermeiden
Die Komplexität eines Notstrom- oder Ersatzstromsystems birgt einige Fallstricke. Selbst erfahrene Planer müssen hier genau hinsehen, um Fehler zu vermeiden, die später teure Nachbesserungen oder gar Systemausfälle verursachen können. Ein guter Übersichtsschaltplan PV-Anlage Notstrom ist präzise, klar und lässt keine Fragen offen.
Typische Fehlerquellen in der Planung
- Falsche Dimensionierung
Die Leistung des Wechselrichters oder die Kapazität des Speichers ist zu klein für die Notstromverbraucher. Das führt bei Ausfall schnell zur Überlastung und Abschaltung. Ebenso: Kabelquerschnitte unterschätzen.
- Fehlende Trennstelle
Die Umschalteinrichtung trennt das Hausnetz nicht vollständig vom öffentlichen Netz. Lebensgefahr für Monteure, die am öffentlichen Netz arbeiten!
- Unklare Kennzeichnung
Stromkreise sind nicht eindeutig als Notstrom- oder Ersatzstromkreis gekennzeichnet. Das erschwert Wartung und Fehlersuche massiv.
- Fehlende Schutzmaßnahmen
Überspannungsschutz, korrekte FI-Schalter oder ein fehlender Potenzialausgleich stellen erhebliche Sicherheitsrisiken dar.
- Nicht-Beachtung der VDE-Normen
Ein System, das nicht den geltenden Normen entspricht, wird nicht abgenommen und darf nicht betrieben werden. Eine Prüfung der VDE-Normen ist unerlässlich.
- Fehlende Erdung/Blitzschutz
Eine unzureichende Erdung oder ein fehlender Blitzschutz können bei Gewitter oder Störungen zu schweren Schäden an der Anlage und im Haus führen.
Diese Fehler zeigen, wie wichtig eine sorgfältige Planung und die Expertise eines Fachmanns sind. Wer sich unsicher ist, sollte immer professionelle Hilfe in Anspruch nehmen. Die Investition in einen korrekt erstellten Schaltplan und eine fachgerechte Installation zahlt sich langfristig durch Sicherheit, Zuverlässigkeit und einen reibungslosen Betrieb aus.
Fazit: Warum ein präziser Schaltplan für Ihre Energieunabhängigkeit zählt
Ein detaillierter Übersichtsschaltplan PV-Anlage Notstrom ist weit mehr als eine bürokratische Notwendigkeit. Er ist das Fundament Ihrer Energieunabhängigkeit, ein Garant für Sicherheit und die Voraussetzung für einen reibungslosen Betrieb Ihrer Photovoltaikanlage – besonders, wenn es um Not- und Ersatzstrom geht. Ohne ihn ist eine fachgerechte Installation kaum denkbar, und im Ernstfall, bei einem Stromausfall, würden Sie vielleicht im Dunkeln stehen, trotz Ihrer hochmodernen Solaranlage.
Die Komplexität der Systeme erfordert präzises Fachwissen, vom Verständnis der VDE-Normen bis zur korrekten Dimensionierung jeder einzelnen Komponente. Selbst wenn Sie technisch versiert sind, ist die Zusammenarbeit mit einem qualifizierten Elektrofachbetrieb unerlässlich. Er sorgt dafür, dass Ihr Schaltplan nicht nur auf dem Papier, sondern auch in der Realität funktioniert und Sie im Falle eines Netzausfalls wirklich auf Ihr eigenes Kraftwerk zählen können. Denken Sie daran: Ihre Sicherheit und die Funktionsfähigkeit Ihrer Anlage stehen an erster Stelle.
