Planen Sie eine Photovoltaikanlage für Ihr Zuhause? Ohne einen detaillierten Überblick über die elektrische Verschaltung geht hierbei gar nichts! Ein sorgfältig erstellter Übersichtsschaltplan PV-Anlage ohne Speicher ist nicht nur eine technische Notwendigkeit, sondern auch eine wichtige rechtliche und sicherheitstechnische Grundlage. Dieses Dokument zeigt Ihnen genau, wie der Strom von Ihren Modulen bis in Ihr Hausnetz und außerdem zum öffentlichen Netz fließt – eine unverzichtbare Vorlage für jede Installation. Wir erklären Ihnen Schritt für Schritt, was so ein Plan enthalten muss und warum er für die Inbetriebnahme Ihrer Anlage unerlässlich ist.
Kurz & Knapp: Übersichtsschaltplan PV-Anlage ohne Speicher
Ein Übersichtsschaltplan für eine PV-Anlage ohne Speicher visualisiert die gesamte elektrische Verkabelung und alle Komponenten von den Solarmodulen über den Wechselrichter bis zum Netzanschlusspunkt. Er ist essenziell für die Planung, Genehmigung und sichere Installation, da er die Einhaltung relevanter Normen wie der VDE-AR-N 4105 sicherstellt und als wichtige Dokumentation für den Netzbetreiber dient.
Der Übersichtsschaltplan für eine PV-Anlage ohne Speicher ist eine detaillierte technische Zeichnung, die alle elektrischen Komponenten und deren Verbindungen darstellt. Er ist zwingend erforderlich für Genehmigung, Installation und Sicherheit. Wichtige Elemente sind Solarmodule, Wechselrichter, Sicherungen, Zähler und der Netzanschlusspunkt. Die Einhaltung der VDE-AR-N 4105 ist dabei entscheidend.
Was ist ein Übersichtsschaltplan für PV-Anlagen ohne Speicher?
Im Kern ist der Übersichtsschaltplan einer PV-Anlage ohne Speicher eine Art Fahrplan für den Strom – vom Sonnenlicht bis zu Ihrer Steckdose, und gegebenenfalls außerdem. Er stellt grafisch dar, wie die einzelnen Komponenten Ihrer Photovoltaikanlage elektrisch miteinander verbunden sind. Denken Sie an die Solarmodule auf Ihrem Dach, den Wechselrichter, der den Gleichstrom in nutzbaren Wechselstrom umwandelt, die Schutzvorrichtungen und letztlich den Punkt, an dem Ihr erzeugter Solarstrom ins öffentliche Stromnetz eingespeist wird oder direkt von Ihnen verbraucht wird.
Dieses Dokument ist weit mehr als nur eine Skizze. Es ist eine bindende technische Zeichnung, die für die Planung, die Genehmigung durch den Netzbetreiber und die fachgerechte Installation unerlässlich ist. Ohne einen solchen Plan, der den Anforderungen der VDE-AR-N 4105 entspricht, können Sie Ihre Anlage in Deutschland nicht legal in Betrieb nehmen. Er ist der Beweis dafür, dass Ihre Anlage sicher ist und alle geltenden Normen erfüllt.
Die essenziellen Komponenten einer PV-Anlage ohne Speicher
Eine Photovoltaikanlage mag auf den ersten Blick komplex wirken, doch ihre grundlegenden Bestandteile sind überschaubar. Gerade bei Anlagen ohne eigenen Stromspeicher konzentriert sich der Fokus auf die direkte Erzeugung und Verteilung des Stroms. Jede einzelne Komponente spielt dabei eine entscheidende Rolle für die Funktionalität und Sicherheit des Gesamtsystems. Hier eine Übersicht der wichtigsten Elemente, die in Ihrem Schaltplan auftauchen müssen:
Wichtige Bestandteile Ihres Schaltplans

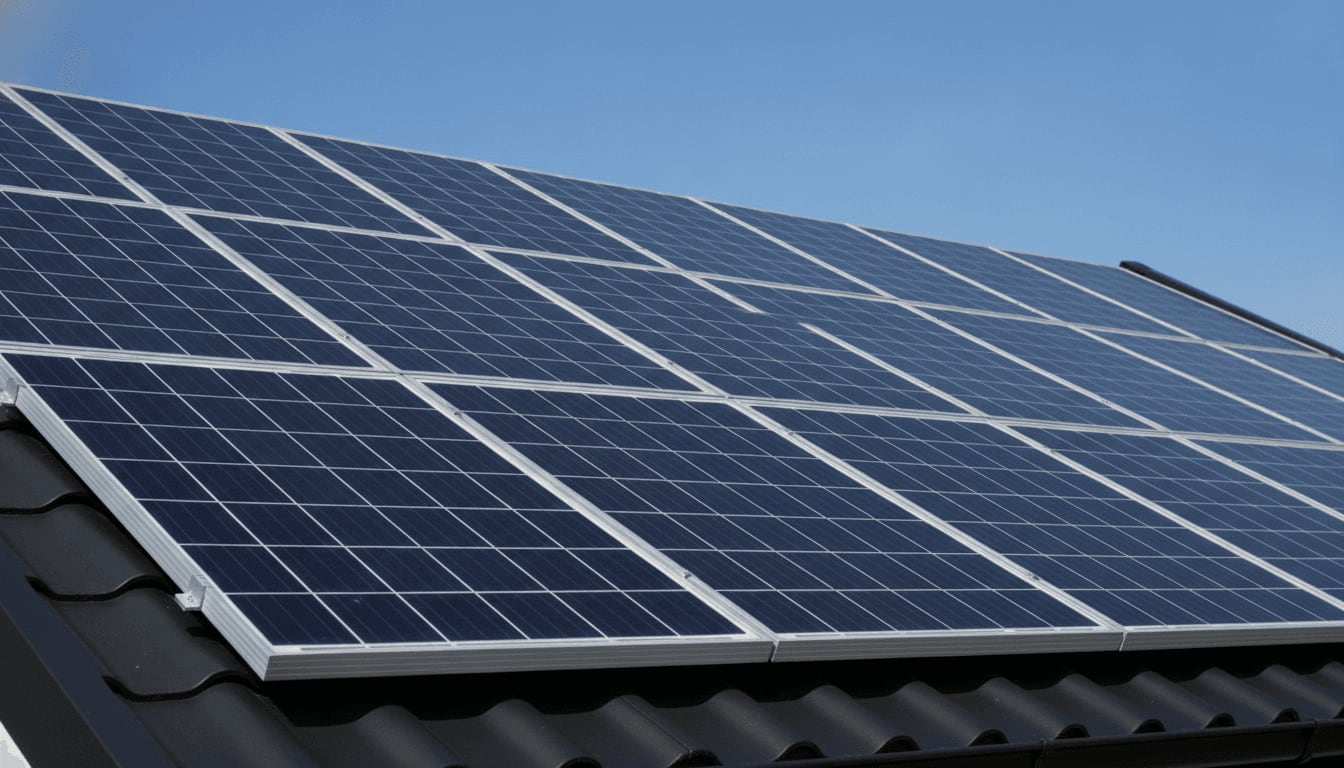

- Solarmodule (PV-Generatoren)
Die Module wandeln Sonnenlicht in Gleichstrom (DC) um. Im Schaltplan werden sie oft als Reihe von Rechtecken mit Plus- und Minus-Symbolen dargestellt.
- Stringkabel und DC-Leitungen
Diese Kabel verbinden die Solarmodule untereinander zu Strings und führen den Gleichstrom zum Wechselrichter. Sie müssen vor Kurzschluss und Überspannung geschützt sein.
- Wechselrichter
Das Herzstück der Anlage. Er wandelt den von den Modulen erzeugten Gleichstrom in netzkonformen Wechselstrom (AC) um, den wir im Haushalt nutzen. Moderne Wechselrichter überwachen auch die Leistung und kommunizieren mit dem Netz.
- DC-Freischalter (Lasttrennschalter)
Eine wichtige Sicherheitseinrichtung, die es ermöglicht, den Gleichstromkreis zwischen den Modulen und dem Wechselrichter bei Wartungs- oder Reparaturarbeiten sicher zu unterbrechen.
- AC-Leitungen
Führen den Wechselstrom vom Wechselrichter zum Hausanschlusskasten und gegebenenfalls zum Zähler und ins öffentliche Netz.
- Überspannungsschutz (SPD)
Schützt die Anlage vor Schäden durch Blitzschlag oder andere Überspannungen, sowohl auf der DC- als auch auf der AC-Seite.
- Leitungsschutzschalter und Fehlerstrom-Schutzschalter (FI/LS)
Sorgen für den Schutz der Stromkreise vor Überlastung und Kurzschluss sowie für den Personenschutz vor gefährlichen Fehlerströmen.

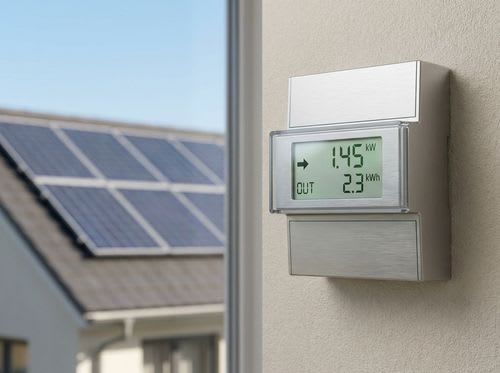

- Einspeisezähler (Zweirichtungszähler)
Dieser spezielle Stromzähler erfasst sowohl den aus dem Netz bezogenen Strom als auch den ins Netz eingespeisten Solarstrom. Er ist die Grundlage für die Abrechnung und die EEG-Vergütung.
- Hausanschlusskasten und Hauptverteilung
Der Punkt, an dem die PV-Anlage an das bestehende Hausnetz angeschlossen wird. Hierüber wird der Eigenverbrauch geregelt und überschüssiger Strom ins Netz geleitet.
- Erdung und Potenzialausgleich
Ein umfassendes Erdungskonzept ist für die Sicherheit der Anlage und den Schutz vor Blitzschlag essenziell. Alle leitfähigen Teile müssen entsprechend verbunden sein.
Aufbau und Funktion des Schaltplans: Schritt für Schritt erklärt
Ein Übersichtsschaltplan ist im Grunde eine vereinfachte Darstellung komplexer Elektrotechnik. Er verfolgt den Weg des Stroms von der Erzeugung bis zum Verbrauch oder zur Einspeisung. Lassen Sie uns diesen Weg einmal nachvollziehen, so wie er auch auf Ihrem Plan abgebildet sein sollte.
Von den Modulen zum Wechselrichter (DC-Seite)
Zuerst sehen Sie die Solarmodule – oft als Reihen oder „Strings“ dargestellt. Diese sind über DC-Kabel miteinander verbunden und leiten den erzeugten Gleichstrom zum Wechselrichter. Hier ist es wichtig, die korrekte Polarität (Plus und Minus) und die Spannungslevel zu beachten. Bevor der Strom den Wechselrichter erreicht, passieren die Leitungen meist einen DC-Freischalter und einen Überspannungsschutz, um die Anlage bei Bedarf schnell und sicher trennen zu können und vor Blitzeinschlägen zu schützen. Stromkabel verlegen: Regeln für Wand & Garten – hier gibt es übrigens weitere wichtige Informationen zur richtigen Installation von Kabeln.
Der Wechselrichter als Schnittstelle
Der Wechselrichter ist die zentrale Schnittstelle. Er transformiert den hochvoltierten Gleichstrom der Module in den für Ihr Haus und das öffentliche Netz nutzbaren 230-V-Wechselstrom. Im Schaltplan ist er deutlich gekennzeichnet und zeigt Ein- und Ausgänge für DC und AC. Seine Position und die Anschlussart sind präzise eingezeichnet.
Vom Wechselrichter zum Netz (AC-Seite)
Vom Wechselrichter führt der Wechselstrom über AC-Kabel zu den Schutzvorrichtungen in Ihrer Elektroverteilung. Hierzu gehören Leitungsschutzschalter und Fehlerstrom-Schutzschalter (FI/LS), die Ihre Anlage und Ihr Heimnetzwerk vor Überlastung und Kurzschlüssen bewahren. Anschließend gelangt der Strom zum Einspeisezähler, der den produzierten und verbrauchten Strom misst. Dieser Zähler ist der Punkt, an dem Ihre Anlage offiziell an das öffentliche Netz angebunden ist. Überschüssiger Strom wird hier erfasst und ins Netz eingespeist, während bei Bedarf Strom aus dem Netz bezogen wird. Möchten Sie mehr über die Ablesung erfahren, schauen Sie in unseren Artikel zum Thema Stromzähler Photovoltaik Eigenverbrauch ablesen.

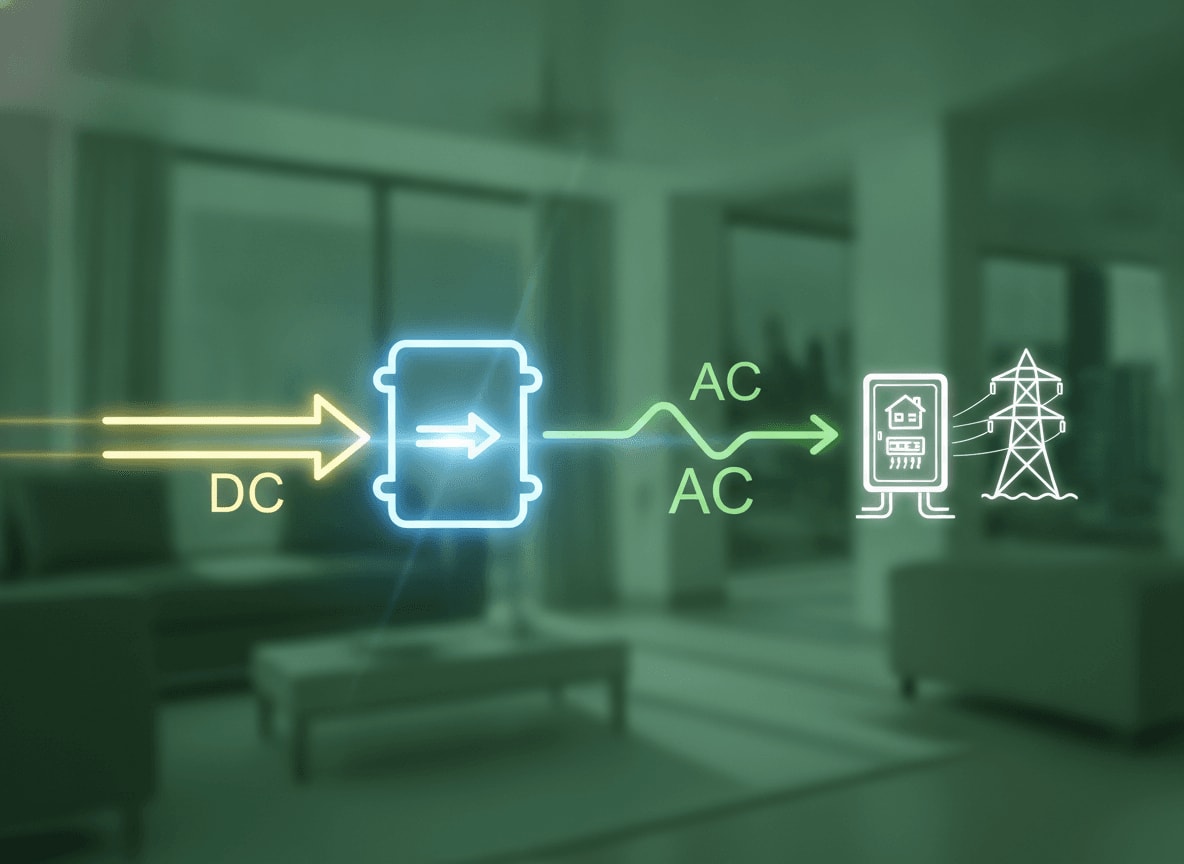

Visualisierung des Stromflusses
Rechtliche Rahmenbedingungen und Normen – Was Sie beachten müssen
In Deutschland ist die Installation einer PV-Anlage streng reguliert, und das aus gutem Grund: Sicherheit und Netzstabilität haben oberste Priorität. Der Übersichtsschaltplan ist dabei ein zentrales Dokument, das die Einhaltung dieser Regeln belegen muss. Insbesondere zwei Regelwerke sind hier von herausragender Bedeutung:
Die VDE-AR-N 4105: Das A und O für den Netzanschluss
Die 'Technischen Regeln für den Anschluss von Erzeugungsanlagen am Niederspannungsnetz' der VDE (VDE-AR-N 4105) sind die Bibel für jeden, der eine PV-Anlage an das öffentliche Netz anschließen möchte. Sie definiert detailliert, wie eine solche Anlage auszusehen hat, welche Schutzvorrichtungen notwendig sind und welche Informationen im Schaltplan enthalten sein müssen. Das betrifft beispielsweise die maximale Einspeiseleistung, die Anforderungen an den Wechselrichter und die notwendigen Schutzeinrichtungen, um das Netz vor Rückwirkungen zu schützen. Ein Verstoß gegen diese Norm kann dazu führen, dass Ihr Netzbetreiber den Anschluss verweigert. Ein tieferer Einblick in diese Norm finden Sie auch in unserem Artikel VDE-AR-N 4105: Übersichtsschaltplan Anforderungen | Stromxperten.
Die Rolle der Technischen Anschlussbedingungen (TAB)
Neben der VDE-AR-N 4105 sind die Technischen Anschlussbedingungen (TAB) des jeweiligen Netzbetreibers entscheidend. Diese können regionale Besonderheiten aufweisen und ergänzen die allgemeinen VDE-Regelungen. Die TAB legen beispielsweise fest, welche Art von Zähler verbaut werden muss oder welche besonderen Anforderungen an die Zählerschränke bestehen. Es ist unerlässlich, sich vor der Planung über die spezifischen TAB Ihres lokalen Netzbetreibers zu informieren, um böse Überraschungen zu vermeiden. Eine gute Quelle für allgemeine Informationen zu elektrischen Normen ist auch die Wikipedia-Seite zur Photovoltaik, die grundlegende Begriffe und Standards erläutert.
Vorlage und Symbolik: So erstellen Sie Ihren eigenen Plan (oder lassen ihn erstellen)
Einen Übersichtsschaltplan für Ihre PV-Anlage ohne Speicher selbst zu zeichnen, erfordert technisches Verständnis und Kenntnis der Normen. Meist wird diese Aufgabe von einem Elektrofachbetrieb übernommen. Aber es ist hilfreich, die Grundlagen zu verstehen, um den Plan lesen und die Ausführung überprüfen zu können. Eine Vorlage für einen solchen Plan sollte alle oben genannten Komponenten enthalten und klare, standardisierte Symbole verwenden.
Standardisierte Symbole in der Elektrotechnik
In Schaltplänen kommen international genormte Symbole zum Einsatz. Hier eine kleine Auswahl, die Sie in einem PV-Schaltplan finden könnten:
- Solarmodul: Ein Rechteck mit einem Diagonalstrich und den Symbolen + und -
- Wechselrichter: Oft ein Quadrat mit den Symbolen für Gleichstrom (DC) am Eingang und Wechselstrom (AC) am Ausgang
- Sicherung: Ein Rechteck mit einer Linie, die einen Bruch darstellt
- Trennschalter: Ein Kreis mit einem Schalterzeichen
- Zähler: Ein Kreis mit einem 'kWh' oder 'M' Symbol
- Erdung: Drei abnehmende parallele Linien oder ein 'T'-Symbol
Diese Symbole bilden die Basis, um den Stromfluss und die Funktion der Anlage auf einen Blick zu erfassen. Programme wie CAD-Software sind oft im Einsatz, um diese Pläne präzise zu erstellen. Für kleinere Anlagen, wie Balkonkraftwerke, reicht oft eine vereinfachte Darstellung, aber auch hier sind die grundlegenden Prinzipien der Sicherheit und korrekten Darstellung einzuhalten.

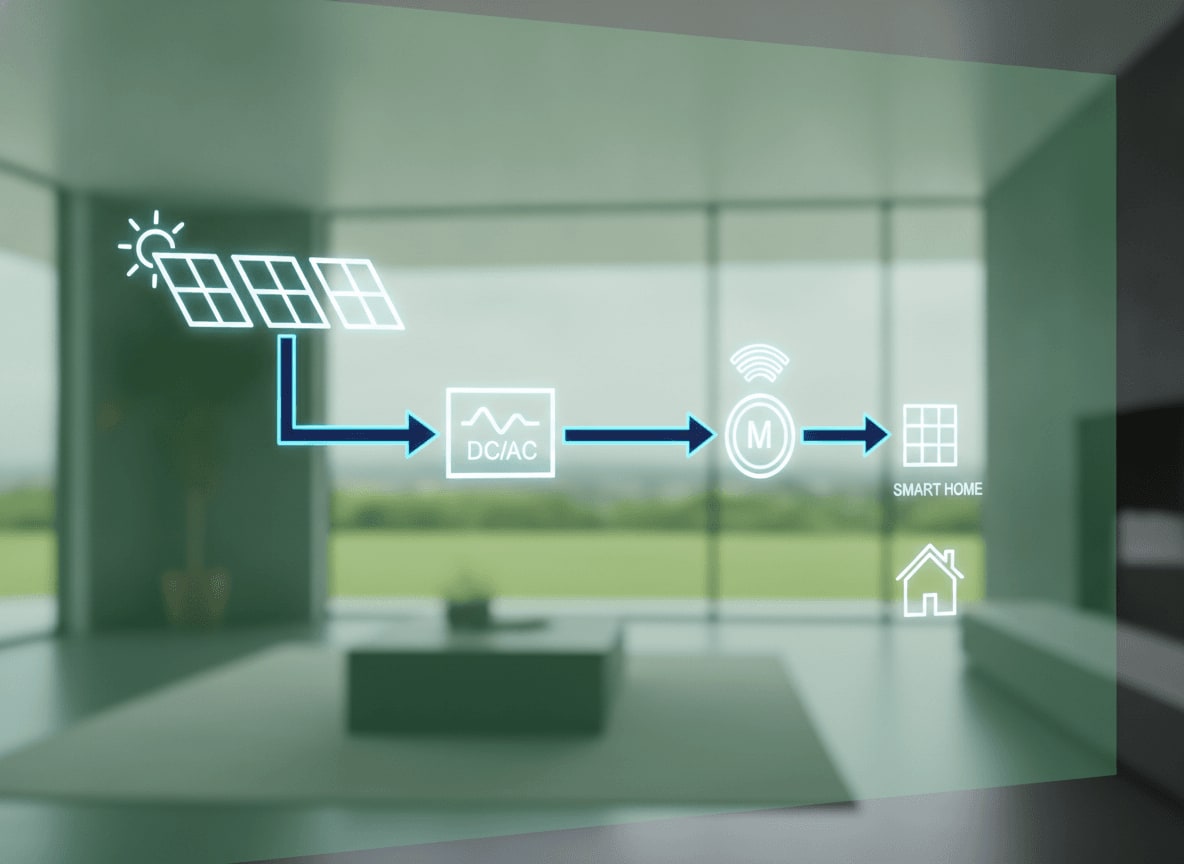

Wichtige Elemente der Vorlage
Ihre Vorlage sollte nicht nur die Symbole, sondern auch alle relevanten technischen Daten enthalten. Dazu gehören die Nennleistung der Module, die Leistung des Wechselrichters, die Nennströme und -spannungen sowie die verwendeten Kabelquerschnitte und Schutzmaßnahmen. Beschriftungen sind hierbei das A und O – ohne klare Bezeichnungen der einzelnen Komponenten und deren Werte ist selbst der beste Schaltplan schwer verständlich. Denken Sie auch an die Kennzeichnung der DC- und AC-Seiten, um Verwechslungen auszuschließen. Ein korrekter Übersichtsschaltplan ist ein wesentlicher Baustein für die erfolgreiche Umsetzung Ihrer Photovoltaik-Pläne.
Häufige Fehler und wichtige Tipps für die Planung
Auch wenn der Übersichtsschaltplan eine professionelle Aufgabe ist, kann es nicht schaden, die häufigsten Fehlerquellen zu kennen und einige grundlegende Tipps zu beherzigen. Das hilft Ihnen, die Arbeit des Fachbetriebs zu kontrollieren und Missverständnisse zu vermeiden.
Typische Fehler im Schaltplan
- Unzureichende Dokumentation
Oft fehlen detaillierte Angaben zu den verbauten Komponenten oder deren genaue Platzierung.
- Falsche Dimensionierung
Wenn die Leistung des Wechselrichters nicht optimal auf die Modulleistung abgestimmt ist, kann dies zu Effizienzverlusten führen.
- Fehlende Schutzmaßnahmen
Das Vergessen von Überspannungsschutz oder passenden Sicherungen kann gefährlich sein und ist nicht normkonform.
- Nicht-Beachtung lokaler TAB
Die spezifischen Anforderungen des Netzbetreibers werden ignoriert, was zu Ablehnung der Inbetriebnahme führt.
- Undeutliche Darstellung
Ein unübersichtlicher Plan mit fehlenden Symbollegenden oder unklaren Linienführungen erschwert die Prüfung und Wartung.
Wichtige Tipps für eine reibungslose Planung
- Fachmann beauftragen
Setzen Sie unbedingt auf zertifizierte Elektrofachbetriebe, die Erfahrung mit PV-Anlagen haben und alle Normen kennen.
- Kommunikation mit dem Netzbetreiber
Klären Sie frühzeitig alle Anforderungen und senden Sie den Schaltplan zur Vorprüfung ein. So vermeiden Sie Verzögerungen.
- Übersichtlichkeit wahren
Achten Sie darauf, dass der Plan klar strukturiert, mit genormten Symbolen versehen und gut lesbar ist.
- Alle Daten eintragen
Nennleistungen, Spannungen, Ströme, Kabelquerschnitte – alles, was für die technische Bewertung wichtig ist, gehört in den Plan.
- Aktualität sicherstellen
Bei späteren Änderungen an der Anlage muss der Schaltplan entsprechend angepasst und erneut dokumentiert werden.
Ein detaillierter und korrekter Übersichtsschaltplan ist das A und O für Ihre PV-Anlage ohne Speicher. Er stellt sicher, dass Ihre Investition langfristig sicher, effizient und gesetzeskonform betrieben werden kann. Nehmen Sie sich die Zeit, diesen wichtigen Aspekt Ihrer Photovoltaikanlage ernst zu nehmen – es lohnt sich für Ihre Sicherheit und Ihren Stromertrag.
